Vorrichtungen für die Dichtheits- und Druckprüfung
Leitungen, Anschlussteile, Ventile und Gehäuse müssen dicht sein, bevor sie verbaut werden. Eine Dichtheitsprüfvorrichtung nimmt das Prüfteil lagegenau auf, verschließt seine Öffnungen mit Dichtadaptern und verbindet es mit Ihrem Prüfgerät. CAD-IS konstruiert und fertigt diese Vorrichtungen als Einzelanfertigung für Ihr Bauteil, vom einfachen Handarbeitsplatz bis zur Mehrfachvorrichtung, im eigenen Haus in Karben bei Frankfurt.
Dichtadapter passend zum Anschluss
Wir legen jeden Adapter auf die Geometrie Ihres Anschlusses aus: Rohrende, Bördel, Gewinde, Steckanschluss oder Bohrung. So dichtet die Vorrichtung zuverlässig ab, ohne Dichtflächen zu beschädigen.
Mehrere Teile in einem Takt
Auf einer Grundplatte lassen sich mehrere Prüfstationen anordnen, für gleiche Teile oder für Varianten. Das spart Rüst- und Prüfzeit.
Passend zu Ihrem Prüfgerät
Prüfanschlüsse, Kupplungen und Sensoren sehen wir nach Ihrer Vorgabe vor. Prüfgerät und Steuerung bleiben, wie sie sind.
Worauf es bei einer Dichtheitsprüfvorrichtung ankommt
Eine Dichtheitsprüfung ist nur so zuverlässig wie die Vorrichtung, in der sie stattfindet. Bei der Konstruktion achten wir auf diese Punkte:
Lagegenaue Aufnahme
Formnester und Anschläge nehmen das Prüfteil eindeutig auf. Es lässt sich nur in der richtigen Lage einlegen, damit jeder Adapter genau auf seinen Anschluss trifft.
Zuverlässig abdichten
Dichtadapter mit O-Ringen oder Elastomerdichtungen verschließen die Öffnungen. Die Dichtungen sind Verschleißteile und lassen sich ohne Umbau der Vorrichtung tauschen.
Ausreichende Spannkraft
Der Prüfdruck drückt die Adapter vom Bauteil weg, und zwar umso stärker, je größer der abgedichtete Querschnitt ist. Kniehebelspanner oder Zylinder legen wir so aus, dass kein Adapter bei Prüfdruck abhebt.
Kleines, stabiles Prüfvolumen
Bei der Druckabfall- und Differenzdruckprüfung gilt: Je kleiner das eingeschlossene Volumen und je steifer der Aufbau, desto empfindlicher und schneller die Messung. Adapter und Zuleitungen halten wir deshalb kurz.
Teile schonen
Aufnahmen aus Kunststoff oder mit Kunststoffeinsätzen schützen Oberflächen und Dichtflächen. Dünnwandige Teile werden nur dort gespannt, wo sie die Kraft aufnehmen können.
Varianten und Wechselteile
Wechselbare Nester und Adapter erlauben es, eine Grundvorrichtung für mehrere Varianten zu nutzen. Kodierungen verhindern, dass ein falscher Adapter eingesetzt wird.
Welche Vorrichtungen wir für die Dichtheitsprüfung bauen
Mehrfachvorrichtungen für Anschlussteile

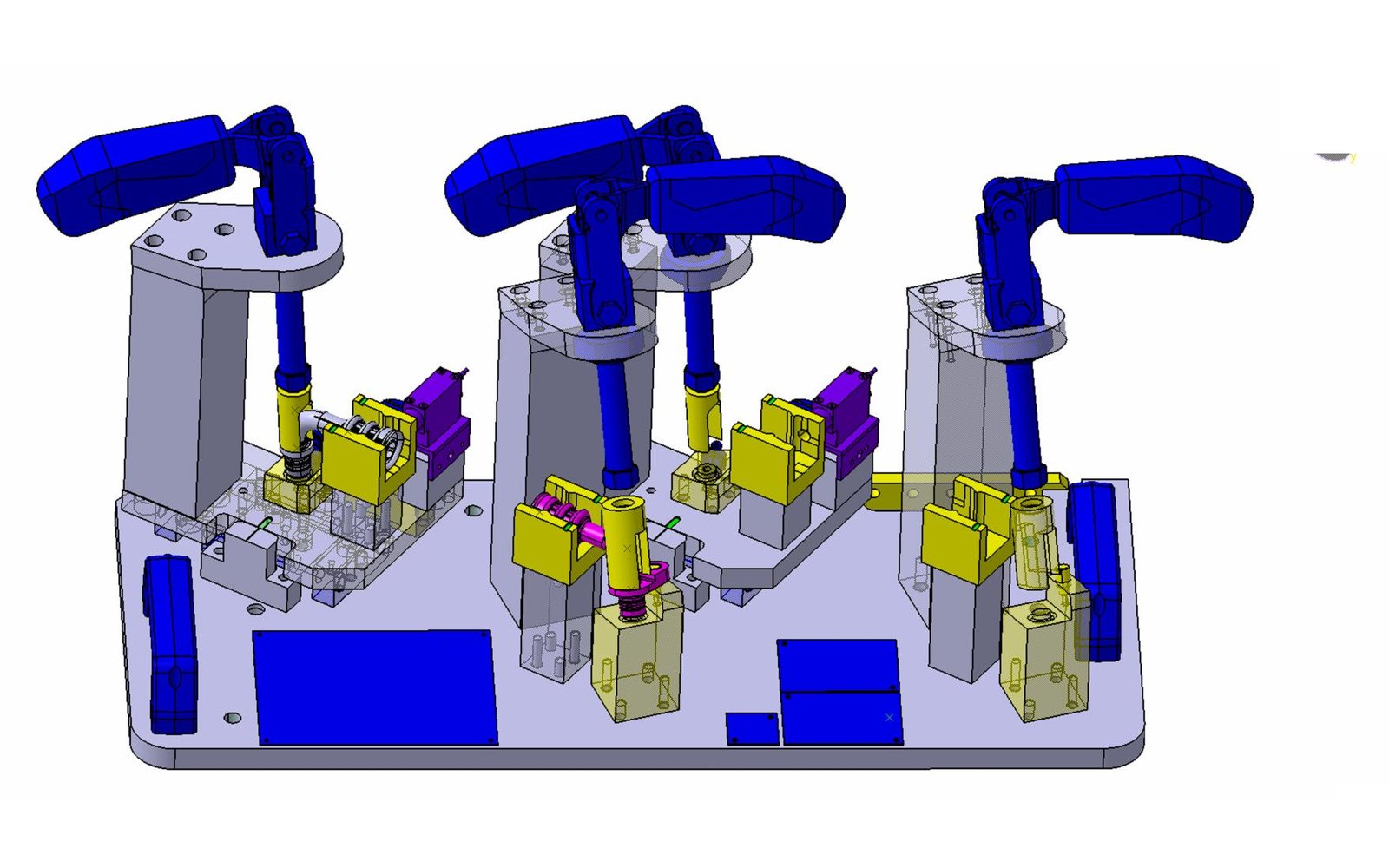

Mehrere Prüfstationen für Fittings, Anschlussstücke, Ventilkörper und andere Kleinteile auf einer gemeinsamen Grundplatte, wie im Beispiel oben.
Prüfaufnahmen für Rohr- und Schlauchleitungen
Die Leitung liegt in Aufnahmen, ihre Enden werden mit Adaptern verschlossen. Bezugspunkte stimmen wir auf Ihre Biegelehren ab, wenn Form und Dichtheit am selben Teil geprüft werden.
Manuelle Vorrichtungen
Mit Kniehebel- oder Schubstangenspannern, für den Handarbeitsplatz, Kleinserien und Stichprobenprüfungen.
Pneumatisch betätigte Vorrichtungen
Zylinder übernehmen Spannen und Abdichten, für höhere Stückzahlen und kurze Taktzeiten. Die Ansteuerung erfolgt über Ihr Prüfgerät oder Ihre Steuerung.
Kombination mit der Lehrenprüfung
Prüfstifte oder Konturaufnahmen in derselben Vorrichtung prüfen zusätzlich Lage und Form. Mehr dazu unter Lehrenbau.
Dichtadapter als Ersatzteil
Verschlissene oder beschädigte Adapter fertigen wir nach Zeichnung oder Muster nach, auch für Vorrichtungen anderer Hersteller.
Woraus eine Dichtheitsprüfvorrichtung besteht
| Element | Typischer Werkstoff | Aufgabe |
|---|---|---|
| Grundplatte | Aluminium oder Stahl | Trägt alle Stationen und bildet die gemeinsame Bezugsebene |
| Aufnahmen und Nester | Aluminium, Kunststoff (z. B. POM) oder Stahl | Positionieren das Prüfteil, ohne Oberflächen und Dichtflächen zu beschädigen |
| Dichtadapter | Stahl oder Edelstahl mit O-Ringen oder Elastomerdichtungen | Verschließen die Öffnungen des Prüfteils und führen das Prüfmedium zu |
| Spanner | Normteile: Kniehebel-, Schubstangenspanner oder Pneumatikzylinder | Bringen die Dichtkraft auf und halten sie während der Prüfung |
| Prüfanschlüsse | Normteile nach Ihrer Vorgabe, z. B. Schnellkupplungen | Verbinden die Vorrichtung mit dem Prüfgerät |
| Sensoren (optional) | Normteile nach Ihrer Vorgabe | Fragen Anwesenheit des Teils oder Endlage der Spanner ab |
Prüfmedium, Prüfdruck und Dichtungswerkstoff stimmen wir auf Ihr Bauteil und Ihr Prüfverfahren ab.
Vom Prüfteil zur fertigen Vorrichtung
Unterlagen und Angebot
Sie senden Zeichnung oder 3D-Modell des Prüfteils und nennen Prüfverfahren, Prüfdruck, Prüfgerät und Stückzahl. Innerhalb von 24 bis 48 Stunden erhalten Sie ein Angebot.
Prüfkonzept
Wir legen gemeinsam fest, wie das Teil eingelegt, gespannt und abgedichtet wird und wie viele Stationen sinnvoll sind.
3D-Konstruktion
Vorrichtung und Dichtadapter werden vollständig in 3D konstruiert. Auf Wunsch stimmen wir das Modell vor der Fertigung mit Ihnen ab.
Fertigung und Montage

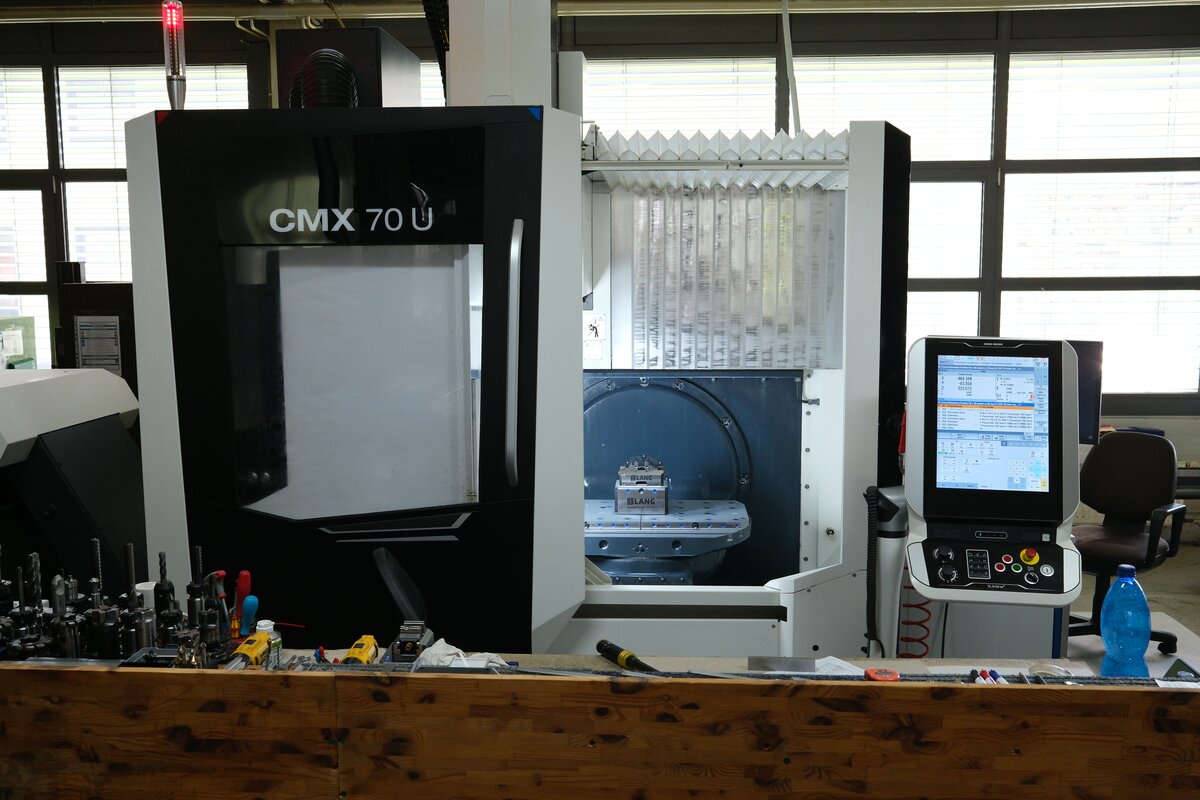

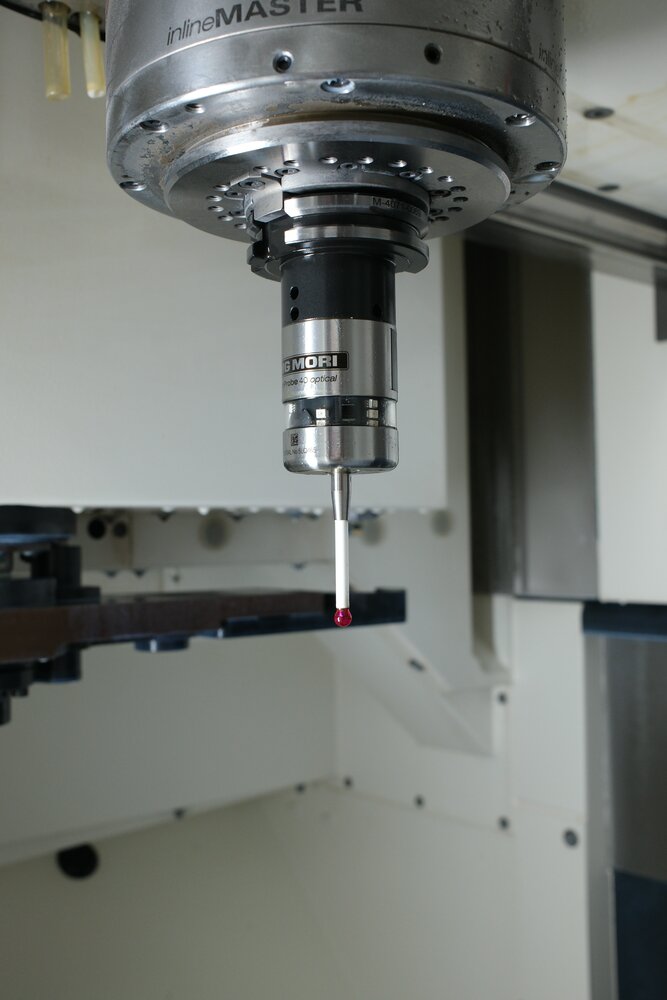

Alle Teile entstehen auf unseren Bearbeitungszentren. Anschließend wird die Vorrichtung montiert und eingestellt.
Funktionsprüfung
Wir prüfen Lage, Spannung und Dichtsitz mit Ihren Musterteilen. Ein Prüfprotokoll erhalten Sie auf Wunsch.
Änderungen und Ersatzteile
Neue Varianten, geänderte Anschlüsse oder verschlissene Adapter: Wir passen die Vorrichtung an, auch wenn sie von einem anderen Hersteller stammt.
Gefertigt im eigenen Haus
Grundplatten, Aufnahmen und Dichtadapter fertigen wir selbst. Das hält die Wege kurz und macht Änderungen schnell möglich.
Fragen zu Dichtheitsprüfvorrichtungen
Was ist eine Dichtheitsprüfvorrichtung?
Eine Dichtheitsprüfvorrichtung nimmt ein Bauteil auf, verschließt seine Öffnungen mit Dichtadaptern und verbindet es mit einem Prüfgerät. Das Gerät beaufschlagt das Teil mit Druck oder Vakuum und erkennt Leckagen, zum Beispiel über den Druckabfall. Die Vorrichtung sorgt dafür, dass jedes Teil gleich und dicht eingespannt wird.
Liefern Sie auch das Prüfgerät?
Nein. Wir bauen die mechanische Vorrichtung mit Aufnahmen, Dichtadaptern und Spannern. Prüfgerät und Steuerung stellen Sie oder Ihr Anlagenbauer. Anschlüsse und Sensoren sehen wir nach Ihrer Vorgabe vor.
Für welche Prüfverfahren eignen sich die Vorrichtungen?
Vor allem für die Druckabfall- und Differenzdruckprüfung mit Luft sowie für Durchfluss- und Wasserbadprüfungen. Für die Helium-Lecksuche gelten besondere Anforderungen an Dichtungen und Werkstoffe, die wir im Einzelfall mit Ihnen klären.
Welche Angaben brauchen Sie für ein Angebot?
Zeichnung oder 3D-Modell des Prüfteils, Prüfverfahren, Prüfdruck und Prüfmedium, das vorhandene Prüfgerät und die Stückzahl. Hilfreich ist die Angabe, ob von Hand oder pneumatisch gespannt werden soll.
Bis zu welchem Prüfdruck bauen Sie?
Den Prüfdruck geben Sie vor, Spanner und Adapter legen wir danach aus. Bei höheren Drücken stimmen wir pneumatische oder hydraulische Spanner und Schutzeinrichtungen mit Ihnen ab.
Können verschlissene Dichtadapter nachgefertigt werden?
Ja. Wir fertigen Adapter nach Zeichnung oder nach Muster nach, auch für Vorrichtungen, die nicht von uns stammen. Fehlen Unterlagen, nehmen wir die Geometrie per Reverse Engineering auf.
Gibt es eine Mindestmenge?
Nein. Jede Vorrichtung ist eine Einzelanfertigung für Ihr Bauteil. Mehrere gleiche Vorrichtungen für parallele Prüfplätze fertigen wir ebenfalls.
Verwandte Leistungen
Anfrage Dichtheitsprüfvorrichtung
Zeichnung oder 3D-Modell des Prüfteils per E-Mail, dazu Prüfdruck und Prüfgerät. Sie erhalten innerhalb von 24 bis 48 Stunden ein Angebot.
