Montagevorrichtungen für gleichbleibende Baugruppen
Montagevorrichtungen halten Bauteile in der richtigen Lage zueinander, während sie gefügt, verpresst, verschraubt oder verschellt werden. CAD-IS konstruiert und fertigt Montagevorrichtungen, Fügevorrichtungen und Montagelehren für die manuelle und halbautomatische Montage. Nach demselben Prinzip bauen wir auch Schweiß- und Heftvorrichtungen, etwa für Rahmen, Rohr- und Blechbaugruppen. Jede Vorrichtung ist eine Einzelanfertigung für Ihre Baugruppe, konstruiert und gefertigt im eigenen Haus in Karben bei Frankfurt.
Abgestimmt auf Ihren Montageablauf
Wir konstruieren die Vorrichtung entlang Ihrer Arbeitsschritte: Einlegen, Fügen, Prüfen, Entnehmen. So wird die Montage schneller und weniger fehleranfällig.
Fehlmontage ausgeschlossen
Formschlüssige Aufnahmen und Kodierungen lassen nur die richtige Lage und das richtige Teil zu. Fehler werden verhindert, bevor sie entstehen.
Konstruktion und Fertigung im Haus
3D-Konstruktion, CNC-Fertigung und Montage der Vorrichtung erfolgen bei CAD-IS, ohne externe Partner. Änderungen sind dadurch schnell umgesetzt.
Welche Montagevorrichtungen wir bauen
Füge- und Einpressvorrichtungen
Für das Einpressen von Buchsen, Lagern, Stiften und Hülsen. Die Vorrichtung führt die Teile koaxial zueinander und stützt das Bauteil dort ab, wo die Kraft wirkt.
Verpressvorrichtungen
Für das Verpressen von Hülsen, Armaturen und Anschlüssen auf Rohren und Schläuchen. Aufnahmen halten die Leitung in der richtigen Lage und Länge zum Presswerkzeug.
Verschellvorrichtungen
Für die Montage von Schellen, Haltern und Clips auf Leitungen und Baugruppen. Anschläge legen Position und Ausrichtung jeder Schelle fest.
Montagelehren für Leitungssätze
Für Baugruppen aus mehreren Rohren und Schläuchen, die zusammen montiert werden. Die Lehre bildet die Einbausituation ab. Mehr dazu unter Biegelehren für Rohre.
Werkstückaufnahmen und Montagehilfen
Aufnahmen, die ein Bauteil am Montageplatz ergonomisch halten, drehbar oder schwenkbar, damit alle Seiten gut erreichbar sind.
Aufnahme- und Prüfplatten

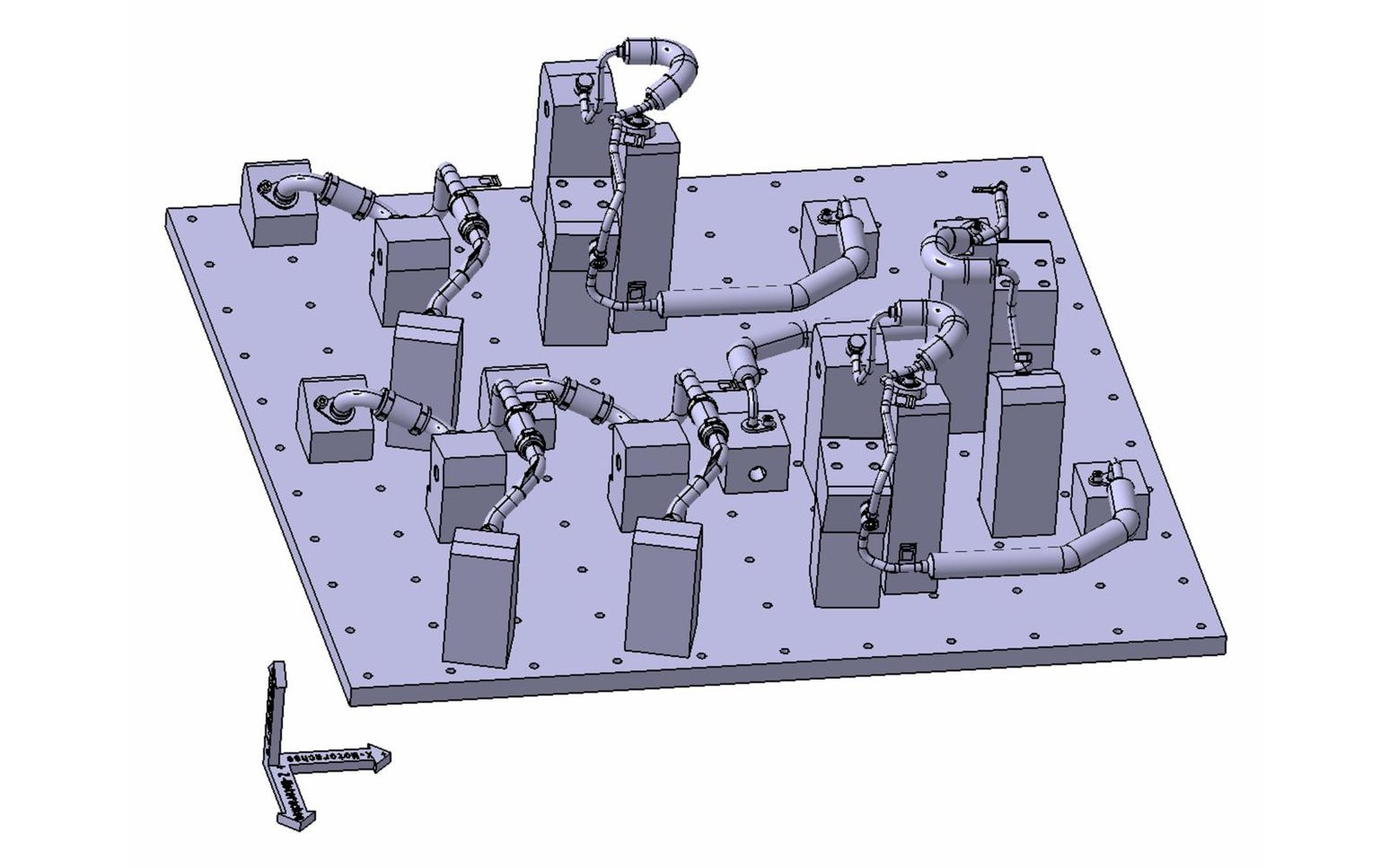

Platten, auf denen montierte Baugruppen lagegenau für eine Prüfung aufgenommen werden, etwa für Dichtheits-, Funktions- oder Schwingungsprüfungen. Für die Dichtheitsprüfung selbst siehe Dichtheitsprüfvorrichtungen.

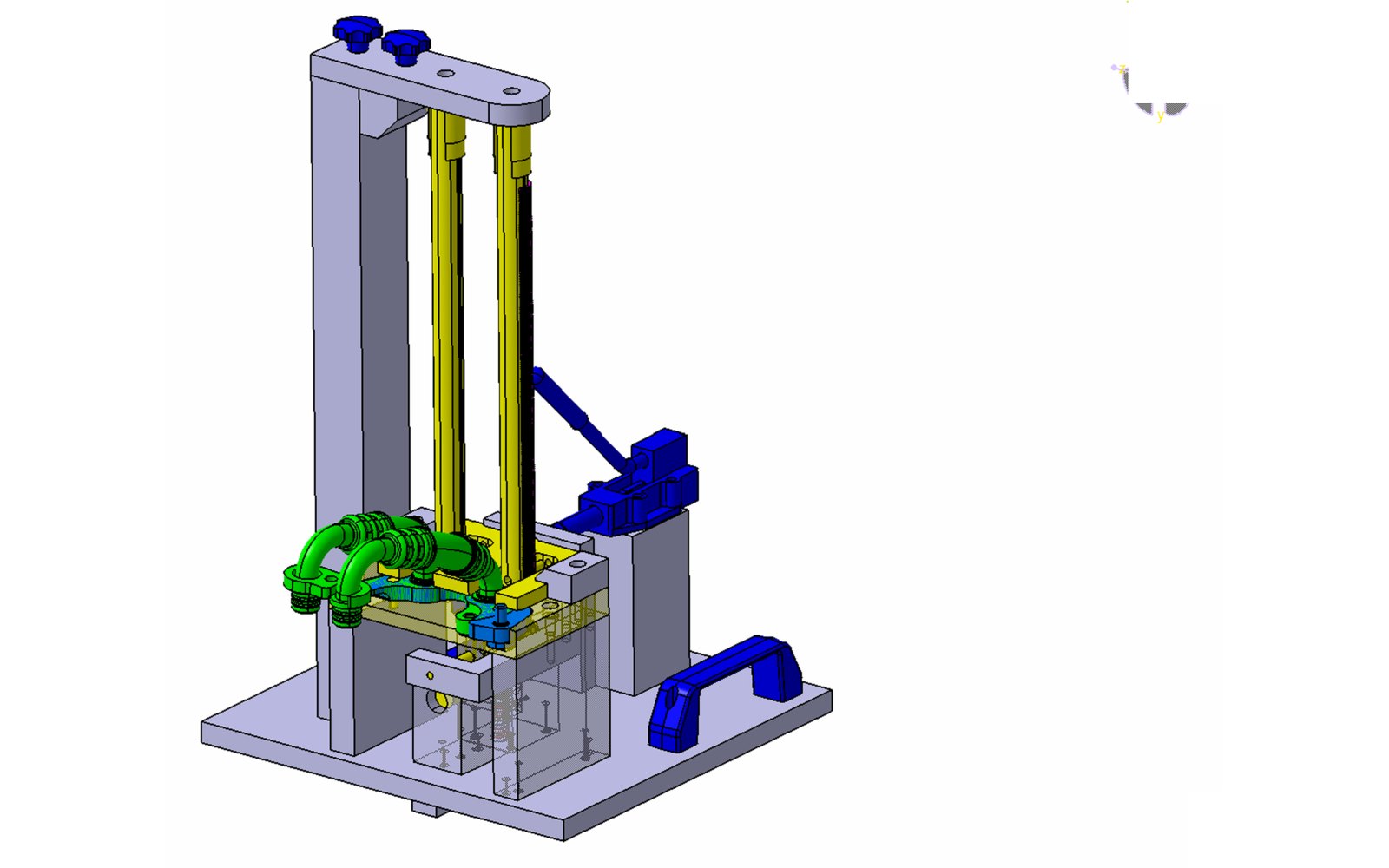

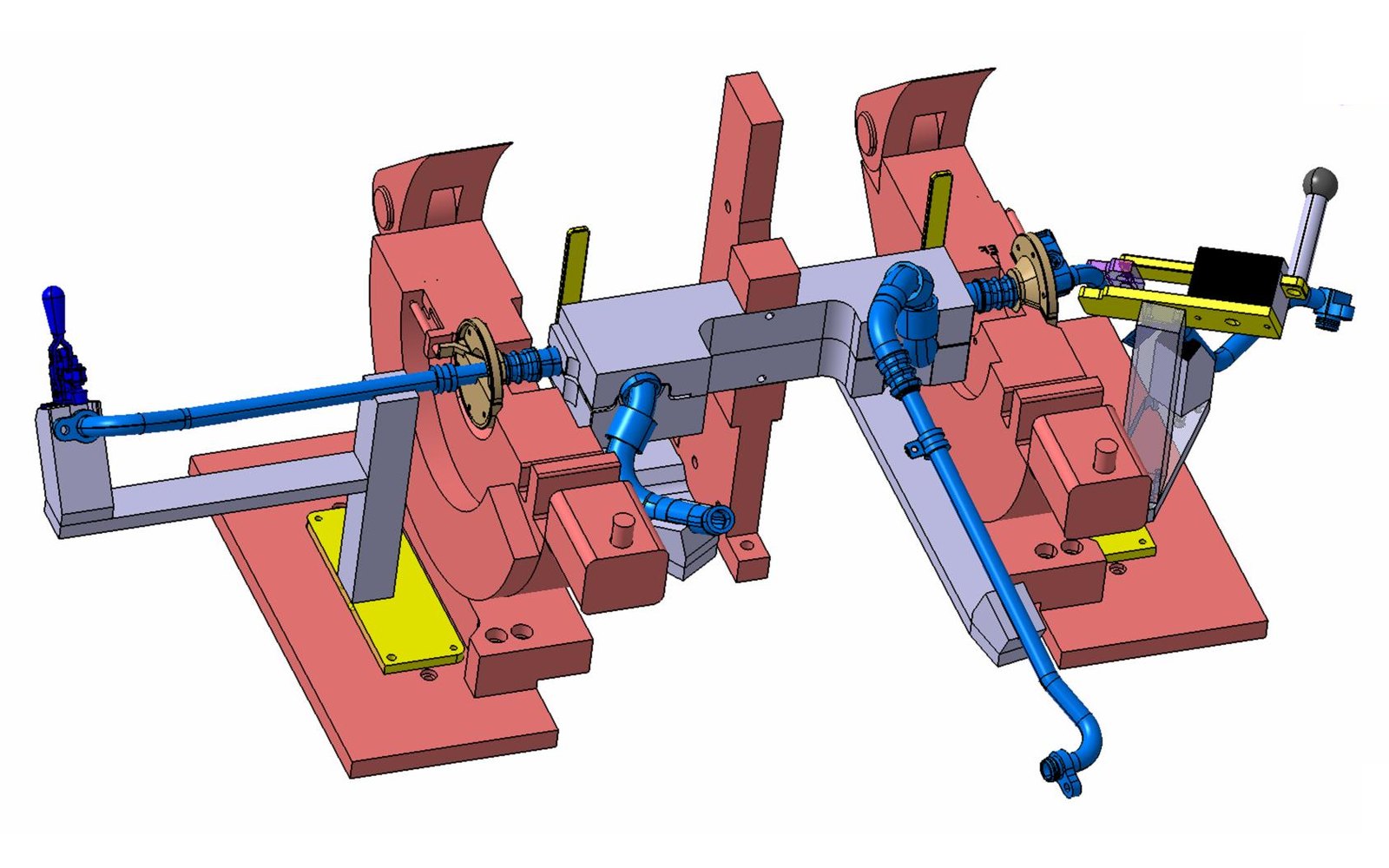

Montagevorrichtungen aus unserer Konstruktion
Konstruktionsmodelle aus unserem Haus. Ihre Vorrichtung entsteht passend zu Ihrer Baugruppe und Ihrem Arbeitsplatz.
Worauf wir bei Montagevorrichtungen achten
Eindeutige Lage jedes Teils
Anschläge, Zentrierbolzen und formschlüssige Aufnahmen bestimmen die Lage jedes Bauteils. Teile, die sich verwechseln lassen, werden über Kodierungen unterschieden.
Kurze Taktzeit
Schnellspanner, gut erreichbare Einlegestellen und eine logische Reihenfolge der Arbeitsschritte sparen Sekunden pro Baugruppe, die sich in der Serie summieren.
Ergonomie am Arbeitsplatz
Arbeitshöhe, Greifwege und Sicht auf die Fügestelle planen wir mit. Dreh- und Schwenkeinheiten machen schwer zugängliche Stellen erreichbar.
Integrierte Prüfung
Prüfstifte, Anwesenheitskontrollen oder Lehrenelemente zeigen schon in der Vorrichtung, ob alle Teile vorhanden und richtig montiert sind.
Varianten über Wechselteile
Für Baugruppen mit mehreren Varianten setzen wir wechselbare Aufnahmen ein. Eine Grundvorrichtung deckt dann mehrere Varianten ab.
Robust für den Serienbetrieb
Verschleißstellen werden gehärtet und austauschbar ausgeführt, damit die Vorrichtung über viele Jahre Maß hält.
Von der Baugruppe zur Montagevorrichtung
Unterlagen und Angebot
Sie senden Zeichnung oder 3D-Modell der Baugruppe und beschreiben den Montageablauf. Innerhalb von 24 bis 48 Stunden erhalten Sie ein Angebot.
Montagekonzept
Wir legen gemeinsam fest, in welcher Reihenfolge montiert wird, wo gespannt und gefügt wird und was die Vorrichtung prüfen soll.
3D-Konstruktion
Die Vorrichtung wird in 3D konstruiert, auf Wunsch mit Abstimmung des Modells vor der Fertigung. Die Konstruktion ist auch als eigene Leistung möglich.
Fertigung und Montage
Alle Teile entstehen auf unseren 3-Achs- und 5-Achs-Bearbeitungszentren, danach wird die Vorrichtung montiert und eingestellt.
Funktionsprüfung
Wir prüfen die Vorrichtung mit Ihren Musterteilen. Ein Prüfprotokoll erhalten Sie auf Wunsch.
Anpassung im Betrieb
Neue Varianten, Konstruktionsänderungen oder Verschleiß: Wir passen die Vorrichtung an, auch wenn sie von einem anderen Hersteller stammt.
Fragen zu Montagevorrichtungen
Was ist eine Montagevorrichtung?
Eine Montagevorrichtung hält die Bauteile einer Baugruppe während der Montage in der richtigen Lage zueinander. Sie macht die Montage schneller, verhindert Fehler und sorgt dafür, dass jede Baugruppe gleich wird.
Was ist der Unterschied zwischen Montagevorrichtung und Montagelehre?
Die Begriffe werden oft gleich verwendet. Als Montagelehre bezeichnet man meist eine Vorrichtung, die zusätzlich die Sollform prüft, zum Beispiel bei Leitungssätzen. Eine reine Montagevorrichtung hält und führt die Teile nur.
Welche Unterlagen brauchen Sie für ein Angebot?
Eine Zeichnung oder ein 3D-Modell der Baugruppe und eine kurze Beschreibung des Montageablaufs. Hilfreich sind Stückzahl, Taktzeit und Angaben dazu, ob von Hand oder mit Presse gefügt wird.
Bauen Sie auch Vorrichtungen für Pressen?
Ja. Wir fertigen Aufnahmen und Füge-Einsätze, die an Ihre vorhandene Hand-, Pneumatik- oder Hydraulikpresse angepasst sind. Die Presse selbst liefern wir nicht.
Gibt es eine Mindestmenge?
Nein. Jede Montagevorrichtung ist eine Einzelanfertigung. Mehrere gleiche Vorrichtungen für parallele Arbeitsplätze fertigen wir ebenfalls.
Können vorhandene Vorrichtungen umgebaut werden?
Ja. Bei neuen Varianten, geänderten Bauteilen oder Verschleiß bauen wir vorhandene Vorrichtungen um, auch wenn sie nicht von uns stammen. Fehlen Unterlagen, nehmen wir die Geometrie per Messarm auf.
